Jeśli zmagasz się z problemami z uruchomieniem silnika lub jego niespodziewanym gaśnięciem w Twoim BMW E60, ten artykuł jest dla Ciebie. Znajdziesz tu precyzyjne instrukcje krok po kroku, które pomogą Ci samodzielnie zidentyfikować i rozwiązać problem z przekaźnikiem pompy paliwa, oszczędzając czas i pieniądze. W moim doświadczeniu, wiele problemów z zapłonem wynika z pozornie nieistotnych, ale kluczowych elementów, takich jak właśnie przekaźnik pompy paliwa. Zrozumienie jego roli i lokalizacji może okazać się zbawienne.
Lokalizacja i diagnostyka przekaźnika pompy paliwa w BMW E60
- Przekaźnik pompy paliwa w BMW E60 jest kluczowym elementem układu zasilania, a jego awaria często powoduje problemy z uruchomieniem lub gaśnięciem silnika.
- Najczęściej zlokalizowany jest w bagażniku, za prawą, boczną tapicerką, w pobliżu akumulatora i modułu EKPS.
- Typowe objawy usterki to silnik kręci, ale nie odpala, brak dźwięku pracy pompy paliwa oraz nagłe gaśnięcie silnika.
- Ważne jest, aby odróżnić przekaźnik od modułu sterującego pompą paliwa (EKPS), który daje podobne objawy.
- Przed wymianą przekaźnika zawsze sprawdź bezpieczniki pompy paliwa, które mogą znajdować się w schowku pasażera lub w bagażniku.
Twoje BMW E60 nie chce odpalić? Zanim wezwiesz lawetę, sprawdź ten jeden element
Problem z uruchomieniem silnika w BMW E60 może przyprawić o prawdziwy ból głowy. Zanim jednak zdecydujesz się na kosztowne holowanie do warsztatu, warto przyjrzeć się jednemu, często pomijanemu elementowi przekaźnikowi pompy paliwa. Ten niewielki komponent odgrywa absolutnie kluczową rolę w całym układzie zasilania pojazdu. Jego prawidłowe działanie jest niezbędne do dostarczenia paliwa do silnika, a co za tym idzie, do jego uruchomienia i pracy. Awaria tego elementu jest jedną z najczęstszych przyczyn unieruchomienia auta, a jej szybka diagnoza może zaoszczędzić Ci sporo nerwów i pieniędzy.
Dlaczego przekaźnik pompy paliwa jest tak ważny i jak rozpoznać jego awarię?
Przekaźnik pompy paliwa działa jak swoisty przełącznik. Jego zadaniem jest sterowanie przepływem prądu do elektrycznej pompy paliwa. Kiedy przekręcasz kluczyk w stacyjce, komputer sterujący silnikiem wysyła sygnał do przekaźnika, który zamyka obwód. Zamknięcie obwodu pozwala na dopłynięcie prądu do pompy paliwa, która zaczyna pracować, tłocząc paliwo ze zbiornika do silnika. Jeśli przekaźnik zawiedzie, obwód nie zostanie zamknięty, pompa paliwa nie otrzyma zasilania, a silnik po prostu nie dostanie paliwa. Bez paliwa nie ma spalania, a bez spalania silnik nie odpali. Jak podają eksperci z elektroda.pl, jest to absolutnie fundamentalny element, bez którego samochód nie ruszy.
Problem z rozruchem czy gaśnięcie w trasie? Typowe scenariusze usterki
Najczęściej problem z przekaźnikiem pompy paliwa objawia się na dwa sposoby. Pierwszy, to wspomniany już problem z uruchomieniem silnika rozrusznik kręci, ale silnik nie "łapie", bo nie dostaje paliwa. Drugi, równie frustrujący i potencjalnie niebezpieczny scenariusz, to nagłe gaśnięcie silnika podczas jazdy. Może to się zdarzyć w najmniej odpowiednim momencie na autostradzie, podczas wyprzedzania, czy na skrzyżowaniu. Taka sytuacja jest nie tylko niebezpieczna, ale również wskazuje na niestabilne działanie przekaźnika, który może czasowo tracić połączenie, a następnie je odzyskiwać, by po chwili znów zawieść.
Czy to na pewno przekaźnik? 5 kluczowych objawów, które musisz znać
Rozpoznanie awarii przekaźnika pompy paliwa nie zawsze jest oczywiste, ale istnieje kilka charakterystycznych symptomów, na które warto zwrócić uwagę. Warto je znać, aby móc trafnie zdiagnozować problem, zanim zaczniemy wymieniać inne, potencjalnie droższe podzespoły.
Objaw #1: Silnik kręci, ale nie odpala klasyka gatunku
To najbardziej klasyczny objaw problemu z układem paliwowym, a przekaźnik jest jednym z pierwszych podejrzanych. Rozrusznik działa prawidłowo, słychać jego pracę, ale silnik nie zaskakuje. Silnik próbuje pracować na resztkach paliwa w układzie, ale szybko gaśnie, ponieważ pompa nie jest w stanie dostarczyć go w wystarczającej ilości. To wyraźny sygnał, że coś blokuje dopływ paliwa, a przekaźnik jest jednym z głównych winowajców.
Objaw #2: Cisza po przekręceniu kluczyka brak dźwięku pracy pompy paliwa
Kiedy przekręcasz kluczyk w stacyjce do pozycji zapłonu (nie odpalając silnika), powinieneś usłyszeć cichy, kilkusekundowy dźwięk pracy pompy paliwa. Jest to odgłos pompy, która nabija ciśnienie w układzie paliwowym, przygotowując go do rozruchu. Jeśli po przekręceniu kluczyka panuje absolutna cisza, a nie słychać pracy pompy, jest to bardzo silny sygnał, że problem leży albo w samej pompie, albo co częstsze w jej zasilaniu, czyli właśnie w przekaźniku.
Objaw #3: Auto gaśnie bez ostrzeżenia, najczęściej w najmniej oczekiwanym momencie
Ten objaw jest szczególnie niebezpieczny i frustrujący. Silnik może pracować normalnie przez dłuższy czas, a następnie nagle zgasnąć, jakby ktoś wyłączył zapłon. Często dzieje się to podczas jazdy, co może prowadzić do niebezpiecznych sytuacji na drodze. Niestabilne działanie przekaźnika, który raz przewodzi prąd, a raz nie, jest typową przyczyną takich nagłych awarii. Może to oznaczać, że przekaźnik jest uszkodzony wewnętrznie i jego styki przestają przewodzić.
Objaw #4: Nierówna praca i dławienie się silnika podczas przyspieszania
Czasami uszkodzony przekaźnik nie powoduje całkowitego braku zasilania, ale jego niestabilne działanie może prowadzić do wahań w dostawie paliwa. Objawia się to nierówną pracą silnika, szarpaniem, czy dławieniem się, zwłaszcza podczas próby dodania gazu. Silnik może tracić moc, a jego praca staje się nieregularna. Jest to sygnał, że pompa paliwa otrzymuje zasilanie w sposób nieciągły, co może być zwiastunem całkowitego zgaśnięcia przekaźnika.
Gdzie jest przekaźnik pompy paliwa w BMW E60? Dokładna lokalizacja krok po kroku
Lokalizacja przekaźnika pompy paliwa w BMW E60 jest kluczowa, zwłaszcza gdy znajdujesz się w sytuacji awaryjnej. W przeciwieństwie do wielu innych aut, w E60 nie znajdziemy go w typowej skrzynce bezpieczników pod deską rozdzielczą. Trzeba go szukać w bagażniku. Oto szczegółowa instrukcja, jak się do niego dostać.
Przygotowanie do pracy: jakich narzędzi potrzebujesz?
Zanim zaczniesz demontaż, upewnij się, że masz pod ręką kilka podstawowych narzędzi. Będą Ci potrzebne: zestaw kluczy Torx (różne rozmiary), płaski i krzyżakowy śrubokręt, narzędzia do demontażu tapicerki (tzw. "plastikowe łapki" lub mały płaski śrubokręt, aby podważyć spinki), a także dobra latarka. Pamiętaj, aby pracować ostrożnie, aby nie uszkodzić elementów tapicerki czy mocowań.
Instrukcja demontażu: jak dostać się do przekaźnika w bagażniku bez uszkodzeń
- Otwórz bagażnik swojego BMW E60.
- Zlokalizuj prawą stronę bagażnika to tam, gdzie zazwyczaj znajduje się akumulator.
- Ostrożnie zacznij demontować plastikowe osłony i elementy tapicerki bocznej ściany bagażnika. Zwróć uwagę na spinki i zatrzaski, które często są ukryte. Delikatnie podważaj je narzędziami do demontażu tapicerki, aby uniknąć ich połamaniu.
- Po zdjęciu tapicerki, powinieneś ujrzeć moduły elektroniczne i kilka przekaźników.
- Zidentyfikuj przekaźnik pompy paliwa. W większości modeli BMW E60 jest to zazwyczaj zielony przekaźnik. Choć w niektórych wersjach kolor może się nieznacznie różnić, zielony jest najbardziej powszechny.
Cały proces wymaga cierpliwości, ale postępując zgodnie z tymi krokami, powinieneś bez problemu uzyskać dostęp do poszukiwanego elementu.
Identyfikacja winowajcy: jak wygląda przekaźnik pompy paliwa i jak go odróżnić od modułu EKPS?
Przekaźnik pompy paliwa jest zazwyczaj niewielkim, kwadratowym lub prostokątnym elementem, często w zielonej obudowie. Jednak w tej samej okolicy w bagażniku znajduje się również moduł sterujący pompą paliwa, znany jako EKPS (Elektronische Kraftstoffpumpensteuerung). Moduł EKPS jest zazwyczaj znacznie większy i bardziej złożony niż sam przekaźnik. Ma więcej pinów i bardziej rozbudowaną konstrukcję. Kluczowe jest, aby nie pomylić tych dwóch elementów. Przekaźnik jest prostszy i zazwyczaj ma 8 pinów, podczas gdy moduł EKPS jest bardziej zaawansowany elektronicznie. W razie wątpliwości, warto poszukać oznaczeń na obudowie lub porównać z dostępnymi w internecie zdjęciami.
Domowa diagnostyka: Jak sprawdzić, czy przekaźnik jest sprawny?
Zanim zdecydujesz się na zakup nowego przekaźnika, warto spróbować samodzielnie sprawdzić, czy obecny jest faktycznie uszkodzony. Istnieje kilka prostych metod diagnostycznych, które możesz wykonać we własnym zakresie.
Prosty test na "kliknięcie" co powinieneś usłyszeć?
Poproś kogoś o pomoc. Jedna osoba powinna przekręcić kluczyk w stacyjce do pozycji zapłonu (bez uruchamiania silnika), podczas gdy Ty będziesz nasłuchiwać w pobliżu przekaźnika w bagażniku. Sprawny przekaźnik, po otrzymaniu sygnału z komputera, powinien wydać ciche, ale wyraźne "kliknięcie". Ten dźwięk oznacza, że jego styki się zamknęły i podał napięcie na pompę paliwa. Jeśli nie słyszysz żadnego dźwięku, jest to silny dowód na jego awarię.
Jak samodzielnie zamienić przekaźniki w celach testowych?
Jeśli w Twoim BMW E60 znajdują się inne przekaźniki o identycznym numerze i przeznaczeniu (np. przekaźnik klaksonu, świateł upewnij się, że nie są one kluczowe dla bezpieczeństwa jazdy!), możesz spróbować je zamienić miejscami z przekaźnikiem pompy paliwa. Jeśli po zamianie pompa paliwa zacznie działać, a silnik odpali, oznacza to, że oryginalny przekaźnik był uszkodzony. Pamiętaj jednak, aby zawsze odłączyć ujemną klemę akumulatora przed jakąkolwiek manipulacją przy elektryce samochodu, aby uniknąć zwarcia.
Miernik w dłoń: pomiar oporności dla zaawansowanych
Jeśli posiadasz multimetr, możesz przeprowadzić bardziej zaawansowany test. Po wyjęciu przekaźnika, możesz zmierzyć oporność jego cewki. Powinna ona wynosić zazwyczaj od kilkudziesięciu do kilkuset Ohmów (dokładne wartości zależą od konkretnego modelu przekaźnika). Następnie, po podaniu niewielkiego napięcia (np. z baterii 12V) na piny cewki, powinieneś sprawdzić ciągłość przewodzenia między głównymi stykami przekaźnika. Jeśli pomiary wykażą przerwę lub zbyt dużą oporność, przekaźnik jest prawdopodobnie uszkodzony.
Wymiana to nie wszystko. Co jeszcze mogło zawieść w układzie paliwowym E60?
Choć przekaźnik pompy paliwa jest częstą przyczyną problemów, warto pamiętać, że układ paliwowy to złożony system. Jeśli po wymianie przekaźnika problem nadal występuje, lub objawy są niejednoznaczne, należy sprawdzić inne jego elementy.
Bezpiecznik pompy paliwa sprawdź go w pierwszej kolejności (lokalizacje)

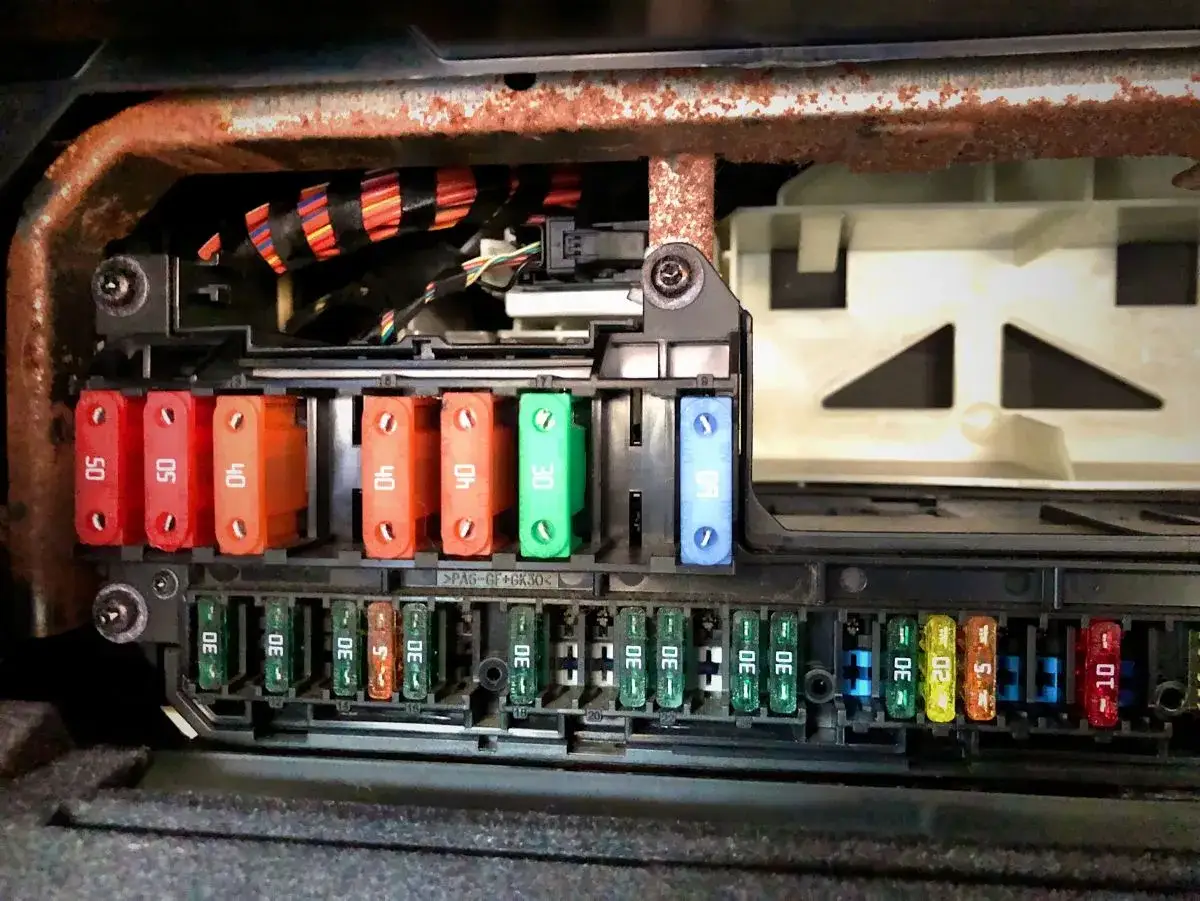

Zanim zaczniesz rozbierać pół bagażnika, sprawdź bezpieczniki. To najprostsza i najtańsza rzecz do zrobienia. W BMW E60 bezpieczniki związane z pompą paliwa mogą znajdować się w dwóch miejscach: w głównej skrzynce bezpieczników, zazwyczaj ukrytej za schowkiem pasażera, oraz w dodatkowej skrzynce bezpieczników znajdującej się w bagażniku, często w pobliżu akumulatora. Otwórz pokrywy skrzynek, zlokalizuj bezpieczniki odpowiedzialne za układ paliwowy (często oznaczone ikoną pompy paliwa) i sprawdź, czy któryś nie jest przepalony. Przepalony bezpiecznik jest łatwy do zidentyfikowania jego drucik jest przerwany.
Moduł sterujący pompą paliwa (EKPS) cichy wspólnik awarii
Jak już wspominałem, w pobliżu przekaźnika pompy paliwa w bagażniku znajduje się moduł EKPS. Jest to elektroniczne urządzenie odpowiedzialne za precyzyjne sterowanie pracą pompy paliwa, często regulujące jej obroty w zależności od potrzeb silnika. Awaria modułu EKPS może dawać objawy niemal identyczne jak uszkodzony przekaźnik brak zasilania pompy, problemy z rozruchem, czy gaśnięcie silnika. Moduł ten jest jednak znacznie bardziej złożony i droższy w wymianie niż prosty przekaźnik mechaniczny.
Uszkodzona wiązka elektryczna w klapie bagażnika ukryta przyczyna problemów
W BMW E60, podobnie jak w wielu innych modelach tej marki, częstym problemem jest uszkodzenie wiązki elektrycznej przechodzącej przez zawiasy klapy bagażnika. Przewody zasilające, w tym te prowadzące do pompy paliwa, mogą ulec przetarciu lub pęknięciu w wyniku wielokrotnego otwierania i zamykania klapy. Jeśli przewody te zostaną uszkodzone, pompa paliwa może otrzymywać zasilanie sporadycznie lub wcale. Jest to usterka trudniejsza do zdiagnozowania, wymagająca dokładnego sprawdzenia ciągłości przewodów w tym newralgicznym punkcie.
Jaki przekaźnik kupić i jak go wymienić? Krótki poradnik zakupowy i montażowy
Gdy już upewnisz się, że to właśnie przekaźnik pompy paliwa jest winowajcą, nadszedł czas na jego wymianę. Wybór odpowiedniej części i bezpieczny montaż to klucz do sukcesu.
Oznaczenia i numery części na co zwrócić uwagę przy zakupie nowego przekaźnika?
Najlepszym sposobem na uniknięcie błędów jest sprawdzenie numeru części oryginalnego przekaźnika zamontowanego w Twoim samochodzie. Możesz go odczytać bezpośrednio z obudowy starego elementu. Alternatywnie, podając numer VIN swojego BMW E60 w katalogu części lub w sklepie motoryzacyjnym, uzyskasz pewność, że kupujesz właściwy produkt. Choć wiele przekaźników wygląda podobnie, mogą się różnić parametrami elektrycznymi, co jest kluczowe dla prawidłowego działania układu. Możesz wybrać oryginalną część BMW lub zamiennik renomowanego producenta, który zapewni porównywalną jakość i trwałość.
Przeczytaj również: Jak odkręcić koło pasowe BMW? Instrukcja krok po kroku
Wymiana krok po kroku: odłącz akumulator i działaj bezpiecznie
- Upewnij się, że samochód jest całkowicie wyłączony, a kluczyk wyjęty ze stacyjki.
- Najważniejszy krok: odłącz ujemną klemę akumulatora znajdującego się w bagażniku. Jest to absolutnie kluczowe dla bezpieczeństwa i ochrony elektroniki przed uszkodzeniem.
- Zlokalizuj stary, uszkodzony przekaźnik w bagażniku, korzystając z instrukcji podanych wcześniej.
- Delikatnie wyciągnij przekaźnik z gniazda. Czasami może być konieczne lekkie poruszanie nim na boki, aby uwolnić zatrzaski. Nie używaj nadmiernej siły.
- Włóż nowy przekaźnik do gniazda. Upewnij się, że jest on prawidłowo osadzony i wszystkie styki dobrze się połączyły. Powinien wejść z lekkim oporem, aż do momentu zatrzaśnięcia.
- Podłącz ponownie ujemną klemę akumulatora.
- Uruchom silnik samochodu i sprawdź, czy problem został rozwiązany. Posłuchaj, czy pompa paliwa pracuje po przekręceniu kluczyka.
Pamiętaj, że bezpieczeństwo jest najważniejsze. Odłączenie akumulatora przed rozpoczęciem prac przy elektryce to podstawa.
