Czy Twoje BMW świeci zbyt nisko, oślepia innych kierowców, a może na desce rozdzielczej pojawił się irytujący komunikat o błędzie świateł? Prawdopodobnie winowajcą jest uszkodzony czujnik poziomowania świateł. Ten poradnik DIY poprowadzi Cię krok po kroku przez proces diagnostyki, pozwalając samodzielnie zidentyfikować problem i zaoszczędzić na wizycie w serwisie.
Szybka diagnoza problemów z czujnikiem poziomowania świateł w BMW
- Typowe objawy to reflektory w skrajnej pozycji, brak testu "góra-dół" po uruchomieniu, kontrolka błędu lub brak reakcji na obciążenie.
- Przyczyny awarii często obejmują złamane łączniki, korozję czujnika lub uszkodzone okablowanie.
- Czujniki znajdują się zazwyczaj przy lewym wahaczu przedniej osi oraz przy tylnej osi (również często po lewej stronie).
- Diagnostyka obejmuje inspekcję wizualną, pomiary multimetrem oraz diagnostykę komputerową (INPA/ISTA).
- Po wymianie czujnika w niektórych modelach może być konieczna adaptacja lub kalibracja systemu.
Twoje BMW świeci w ziemię lub oślepia innych? To może być czujnik poziomowania
System automatycznego poziomowania świateł w BMW to nie tylko kwestia komfortu, ale przede wszystkim bezpieczeństwa. Odpowiednio ustawione reflektory zapewniają optymalne oświetlenie drogi przed Tobą, nie oślepiając jednocześnie innych uczestników ruchu. Kiedy ten system przestaje działać poprawnie, objawy mogą być bardzo niepokojące. Najczęściej spotykane symptomy wskazujące na problem z czujnikiem poziomowania świateł w BMW to reflektory ustawiające się w skrajnej pozycji albo maksymalnie w dół, co sprawia, że widzisz tylko asfalt tuż przed maską, albo w górę, co z pewnością będzie irytować kierowców jadących z naprzeciwka. Kolejnym wyraźnym sygnałem jest brak charakterystycznego testu "góra-dół", który reflektory wykonują po uruchomieniu silnika. Do tego dochodzi często wyświetlanie się kontrolki błędu oświetlenia na desce rozdzielczej, a także brak jakiejkolwiek reakcji świateł na zmianę obciążenia pojazdu, na przykład po załadowaniu bagażnika. Te symptomy mogą wskazywać właśnie na problem z czujnikiem.
Po czym rozpoznać, że problem dotyczy właśnie systemu poziomowania?
Kluczowe dla zdiagnozowania problemu z systemem poziomowania są konkretne obserwacje zachowania świateł. W trybie awaryjnym, gdy system wykryje usterkę, reflektory zazwyczaj ustawiają się w pozycji maksymalnie w dół. Ma to na celu zapobieżenie oślepianiu innych kierowców. Z drugiej strony, jeśli światła świecą zbyt wysoko, jest to równie niebezpieczne i wskazuje na nieprawidłowe działanie systemu. Bardzo ważnym sygnałem jest również brak reakcji na obciążenie pojazdu. Jeśli po załadowaniu bagażnika lub kompletu pasażerów na tylną kanapę, światła nie korygują swojej wysokości, to znak, że czujniki lub moduł sterujący nie działają prawidłowo.
Test "góra-dół" po odpaleniu dlaczego jego brak to ważny sygnał?
Każde uruchomienie silnika w samochodzie z systemem ksenonowym lub LED wyposażonym w automatyczne poziomowanie świateł powinno być poprzedzone krótkim testem. Reflektory wykonują wtedy ruch w górę i w dół, co jest procesem autokalibracji. Ten krótki ruch potwierdza, że mechanizm regulacji wysokości świateł jest sprawny i gotowy do pracy. Brak tego charakterystycznego testu po uruchomieniu silnika jest jednym z najwcześniejszych i najbardziej oczywistych sygnałów, że coś jest nie tak z systemem poziomowania. To sygnał, którego nie wolno lekceważyć.
Kontrolka na desce rozdzielczej, której nie wolno ignorować
Nowoczesne samochody są wyposażone w zaawansowane systemy diagnostyczne, które informują kierowcę o potencjalnych problemach. Pojawienie się kontrolki błędu oświetlenia na desce rozdzielczej, często w kształcie reflektora z promieniem światła lub symbolem żarówki, jest bezpośrednim sygnałem od systemu. Chociaż może to być ogólny błąd dotyczący całego układu oświetlenia, często w dalszej diagnostyce wskazuje on właśnie na problem z czujnikiem poziomowania świateł. Ignorowanie tej kontrolki może prowadzić do dalszych uszkodzeń lub niebezpiecznych sytuacji na drodze.
Gdzie BMW ukryło czujniki poziomowania? Przewodnik po lokalizacjach

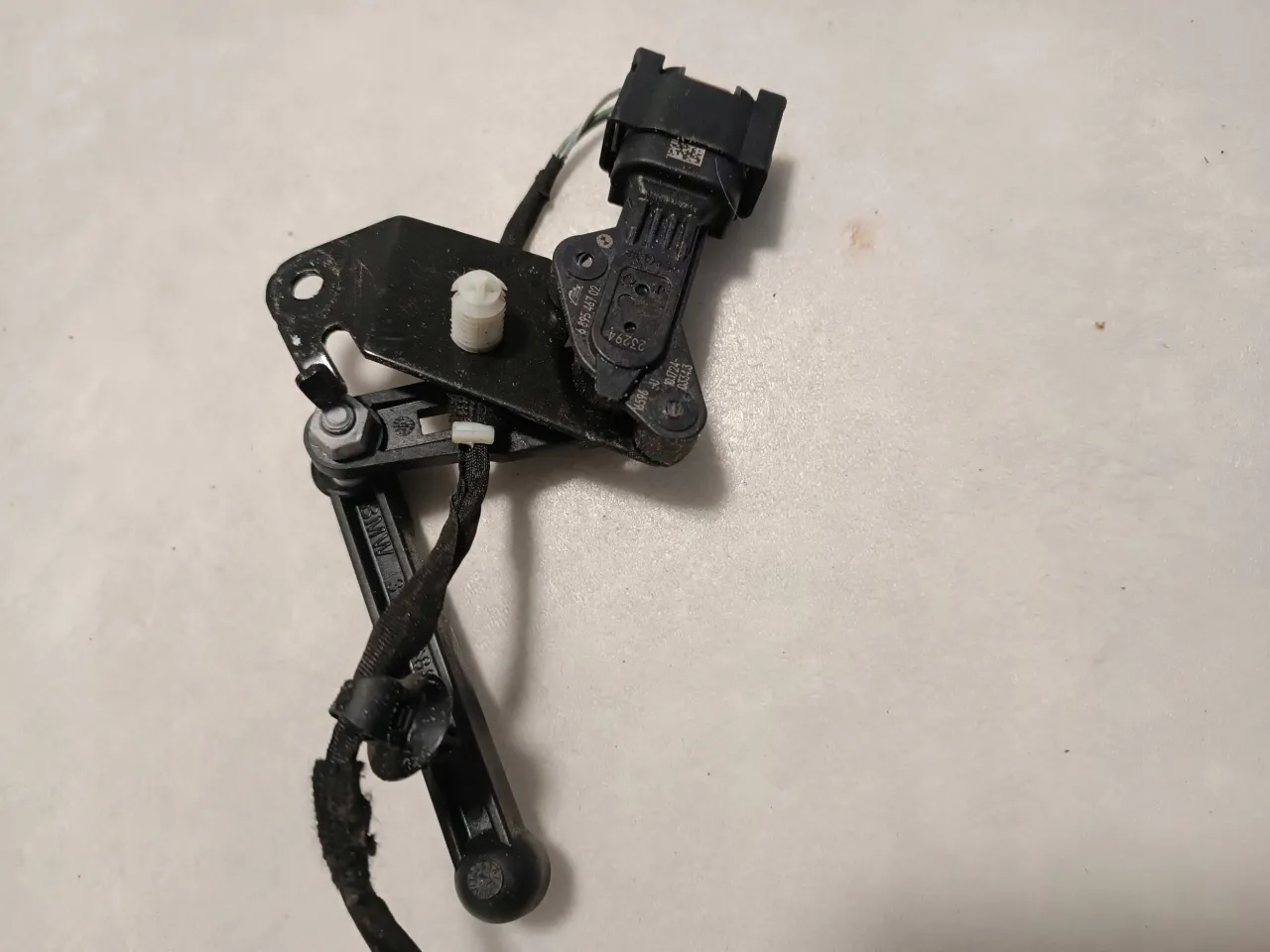

System automatycznego poziomowania świateł w BMW wykorzystuje zazwyczaj dwa czujniki położenia zawieszenia. Ich precyzyjne umiejscowienie jest kluczowe dla prawidłowego odczytu obciążenia pojazdu i ugięcia zawieszenia, co z kolei pozwala modułowi sterującemu światłami na korektę ich wysokości. Choć dokładne położenie może się nieznacznie różnić w zależności od modelu, ogólna zasada pozostaje taka sama.
Czujnik przedni: jak go znaleźć przy lewym wahaczu?
Przedni czujnik poziomowania świateł najczęściej znajduje się po lewej stronie pojazdu, w okolicach przedniego lewego wahacza. Dostęp do niego może wymagać podniesienia samochodu za pomocą podnośnika lub wjazdu na kanał. Jest on zazwyczaj połączony z wahaczem za pomocą krótkiego, mechanicznego cięgna.
Czujnik tylny: inspekcja w okolicach tylnej osi
Analogicznie do przedniego, tylny czujnik poziomowania świateł również zazwyczaj umiejscowiony jest po lewej stronie pojazdu, w okolicach tylnej osi. Jego zadaniem jest monitorowanie obciążenia bagażnika i tylnej części samochodu. Podobnie jak w przypadku czujnika przedniego, dostęp do niego może wymagać podniesienia pojazdu.
Różnice w umiejscowieniu w popularnych modelach (E90, E60, F10)
Chociaż ogólne zasady lokalizacji czujników w BMW są podobne dla wielu modeli, takich jak popularne serie E90, E60 czy F10, to dokładne umiejscowienie i sposób montażu mogą się nieznacznie różnić. Warto zawsze sprawdzić schematy dla konkretnego modelu pojazdu, aby mieć pewność co do lokalizacji i sposobu demontażu. Niemniej jednak, zasada "jeden czujnik z przodu, jeden z tyłu, zazwyczaj po lewej stronie" pozostaje niezmienna.
Diagnostyka dla początkujących: inspekcja wizualna w 5 minut
Zanim sięgniesz po zaawansowane narzędzia, warto przeprowadzić prostą inspekcję wizualną. Wiele problemów z czujnikami poziomowania świateł ma charakter mechaniczny i jest widocznych gołym okiem. To najszybszy i najłatwiejszy sposób na wstępne zdiagnozowanie usterki.
-
Krok 1: Ocena stanu cięgien szukaj pęknięć i korozji
Zacznij od dokładnego obejrzenia mechanicznego łącznika, czyli cięgna, które łączy czujnik z elementem zawieszenia, najczęściej wahaczem. Poszukaj wszelkich pęknięć, odkształceń, widocznych śladów korozji lub sytuacji, gdy cięgno jest całkowicie rozpięte. To właśnie uszkodzenie lub rozpięcie tego łącznika jest najczęstszą przyczyną awarii systemu poziomowania świateł. -

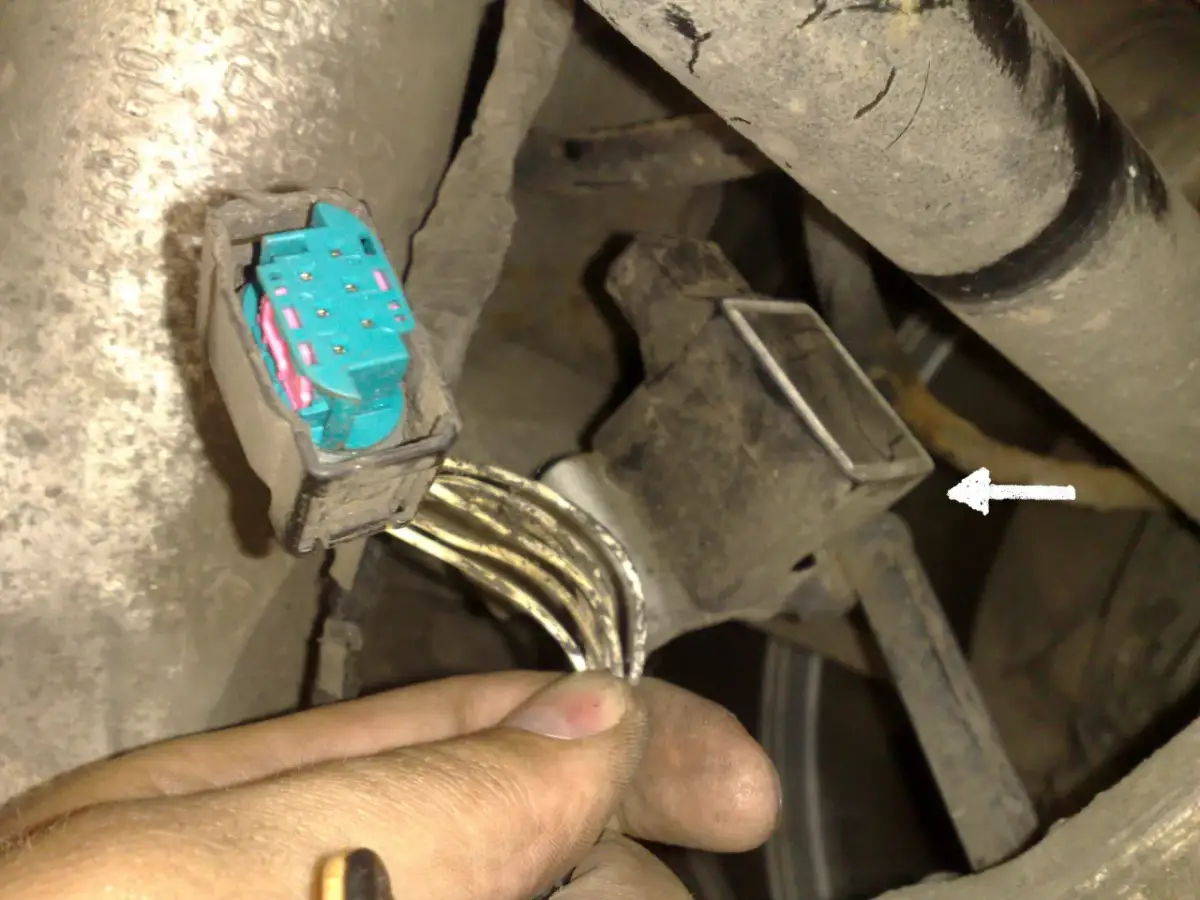

Krok 2: Sprawdzenie wtyczki i przewodów czy nie ma widocznych uszkodzeń?
Następnie przejdź do oceny stanu okablowania i wtyczki czujnika. Sprawdź, czy wtyczka nie jest zaśniedziała, wilgotna lub czy połączenia nie są luźne. Przewody elektryczne biegnące do czujnika również należy dokładnie obejrzeć pod kątem przetarć, pęknięć izolacji lub innych uszkodzeń mechanicznych, które mogłyby zakłócić przepływ sygnału elektrycznego. -
Krok 3: Poruszaj ręką dźwignię czujnika czy mechanizm nie jest zapieczony?
Na koniec sprawdź sam mechanizm czujnika. Delikatnie poruszaj dźwignią czujnika ręką. Celem jest upewnienie się, że mechanizm nie jest zapieczony, nie stawia nadmiernego oporu podczas ruchu i nie ma w nim nadmiernych luzów. Prawidłowo działający czujnik powinien poruszać się płynnie, bez zacięć i z wyczuwalnym, ale nie nadmiernym oporem.
Test czujnika dla ambitnych: jak użyć multimetru do sprawdzenia napięcia?
Jeśli inspekcja wizualna nie wykazała żadnych problemów, a podejrzewasz awarię czujnika, możesz przeprowadzić bardziej precyzyjne pomiary za pomocą multimetru. Jest to metoda wymagająca podstawowej wiedzy z zakresu elektryki samochodowej, ale pozwala na dokładne sprawdzenie zasilania i sygnału wyjściowego czujnika.
Jakie narzędzia będą potrzebne?
Do przeprowadzenia tego testu będziesz potrzebować przede wszystkim cyfrowego multimetru. Przydatne mogą być również podstawowe narzędzia do demontażu osłon, jeśli dostęp do czujnika jest utrudniony. Warto mieć pod ręką schemat elektryczny swojego modelu BMW, który pomoże zidentyfikować odpowiednie piny we wtyczce czujnika.
Sprawdzanie zasilania: gdzie i jakiego napięcia (5V) szukać we wtyczce?
Aby sprawdzić, czy do czujnika dochodzi prawidłowe zasilanie, podłącz multimetr do odpowiednich pinów we wtyczce czujnika. Zazwyczaj czujniki te zasilane są napięciem około 5V. Jeden z przewodów multimetru podłącz do masy pojazdu, a drugi do pinu odpowiedzialnego za zasilanie we wtyczce. Jeśli multimetr wskaże wartość zbliżoną do 5V, oznacza to, że zasilanie do czujnika dociera. Brak zasilania może wskazywać na problem z okablowaniem lub modułem sterującym, a niekoniecznie z samym czujnikiem.
Pomiar sygnału wyjściowego: jak sprawdzić, czy czujnik reaguje na ruch?
Kolejnym krokiem jest pomiar sygnału wyjściowego z czujnika. Podłącz multimetr do pinu sygnałowego we wtyczce oraz do masy. Następnie, ręcznie poruszaj dźwignią czujnika lub symuluj ruch zawieszenia, na przykład poprzez naciskanie na błotnik. Wartość napięcia na wyjściu czujnika powinna zmieniać się w sposób liniowy, zazwyczaj w zakresie od około 0.5V do 4.5V, w zależności od pozycji dźwigni. Jeśli napięcie nie zmienia się wcale lub pozostaje na stałym poziomie, jest to silny dowód na uszkodzenie samego czujnika.
Diagnostyka komputerowa: ostateczne potwierdzenie usterki
Najbardziej precyzyjną metodą diagnostyki systemu poziomowania świateł jest użycie specjalistycznego oprogramowania komputerowego. Pozwala ono nie tylko na odczytanie kodów błędów, ale również na analizę parametrów pracy czujników w czasie rzeczywistym, co daje niemal 100% pewności co do przyczyny problemu.
Jakie oprogramowanie (INPA/ISTA) pomoże odczytać błędy?
W przypadku samochodów marki BMW, do diagnostyki komputerowej najczęściej wykorzystuje się oprogramowanie takie jak INPA lub ISTA (dawniej DIS). Programy te łączą się z modułami sterującymi pojazdu za pomocą odpowiedniego interfejsu diagnostycznego (np. K+DCAN lub ICOM) i pozwalają na dostęp do szczegółowych danych, w tym kodów błędów oraz parametrów pracy poszczególnych czujników.
Analiza błędów: który kod wskazuje na awarię czujnika przedniego, a który tylnego?
Po podłączeniu komputera diagnostycznego i uruchomieniu odpowiedniego oprogramowania, system wyświetli listę zarejestrowanych kodów błędów. Wiele z tych kodów jest bardzo precyzyjnych i jednoznacznie wskazuje, który z czujników przedni czy tylny jest uszkodzony. Chociaż konkretne kody mogą się różnić w zależności od modelu i wersji oprogramowania, ich interpretacja i wyszukanie w dostępnych bazach danych błędów BMW pozwoli na dokładne zlokalizowanie problemu.
Podgląd parametrów na żywo (Live Data) klucz do 100% pewności
Funkcja "Live Data" (parametry na żywo) dostępna w oprogramowaniu diagnostycznym jest niezwykle przydatna. Pozwala ona na obserwowanie wartości odczytywanych przez czujniki w czasie rzeczywistym. Aby przeprowadzić test, należy obserwować wartość napięcia lub pozycję czujnika podczas, gdy samochód jest obciążany lub gdy zawieszenie jest ręcznie poruszane. Brak jakichkolwiek zmian w odczytach lub wyświetlanie nielogicznych wartości jednoznacznie potwierdzi awarię czujnika. Według danych BMW-Klub.pl, to często ostateczne potwierdzenie usterki.
Problem zdiagnozowany co dalej? Wymiana, naprawa i kalibracja
Po dokładnej diagnozie i zidentyfikowaniu problemu, czas na podjęcie odpowiednich działań. W zależności od rodzaju usterki, możliwe są różne ścieżki naprawy.
Czy zawsze trzeba wymieniać cały czujnik? Rola uszkodzonego łącznika
Nie zawsze konieczna jest wymiana całego czujnika. Bardzo często problemem okazuje się jedynie uszkodzony mechanicznie łącznik (cięgień) plastikowy lub metalowy element, który łączy czujnik z elementem zawieszenia. W takim przypadku wystarczy wymienić sam łącznik, co jest znacznie tańszym i prostszym rozwiązaniem. Dopiero jeśli sam czujnik jest uszkodzony mechanicznie, skorodowany lub zalała go wilgoć, konieczna jest jego wymiana.
Wymiana czujnika krok po kroku na co zwrócić uwagę?
Wymiana czujnika poziomu świateł w BMW, choć nie jest ekstremalnie skomplikowana, wymaga pewnej precyzji. Zazwyczaj proces ten obejmuje odłączenie akumulatora dla bezpieczeństwa, podniesienie pojazdu, demontaż uszkodzonego czujnika (zwykle wymaga odpięcia cięgna i wtyczki elektrycznej), montaż nowego czujnika, podłączenie wtyczki i cięgna. Należy zwrócić szczególną uwagę na prawidłowe ułożenie przewodów, aby uniknąć ich uszkodzenia w przyszłości.
Przeczytaj również: Jak odkręcić koło pasowe BMW? Instrukcja krok po kroku
Adaptacja świateł po wymianie czy jest konieczna w Twoim modelu?
Po wymianie czujnika poziomowania świateł w niektórych modelach BMW może być konieczne przeprowadzenie procedury adaptacji lub kalibracji systemu. Pozwala to na prawidłowe ustawienie wysokości świateł przez moduł sterujący. Warto jednak zaznaczyć, że często system adaptuje się samoczynnie po przejechaniu pewnego dystansu. Aby mieć pewność, najlepiej sprawdzić instrukcję serwisową dla konkretnego modelu pojazdu. Według danych BMW-Klub.pl, adaptacja jest często kluczowa dla prawidłowego funkcjonowania systemu.
